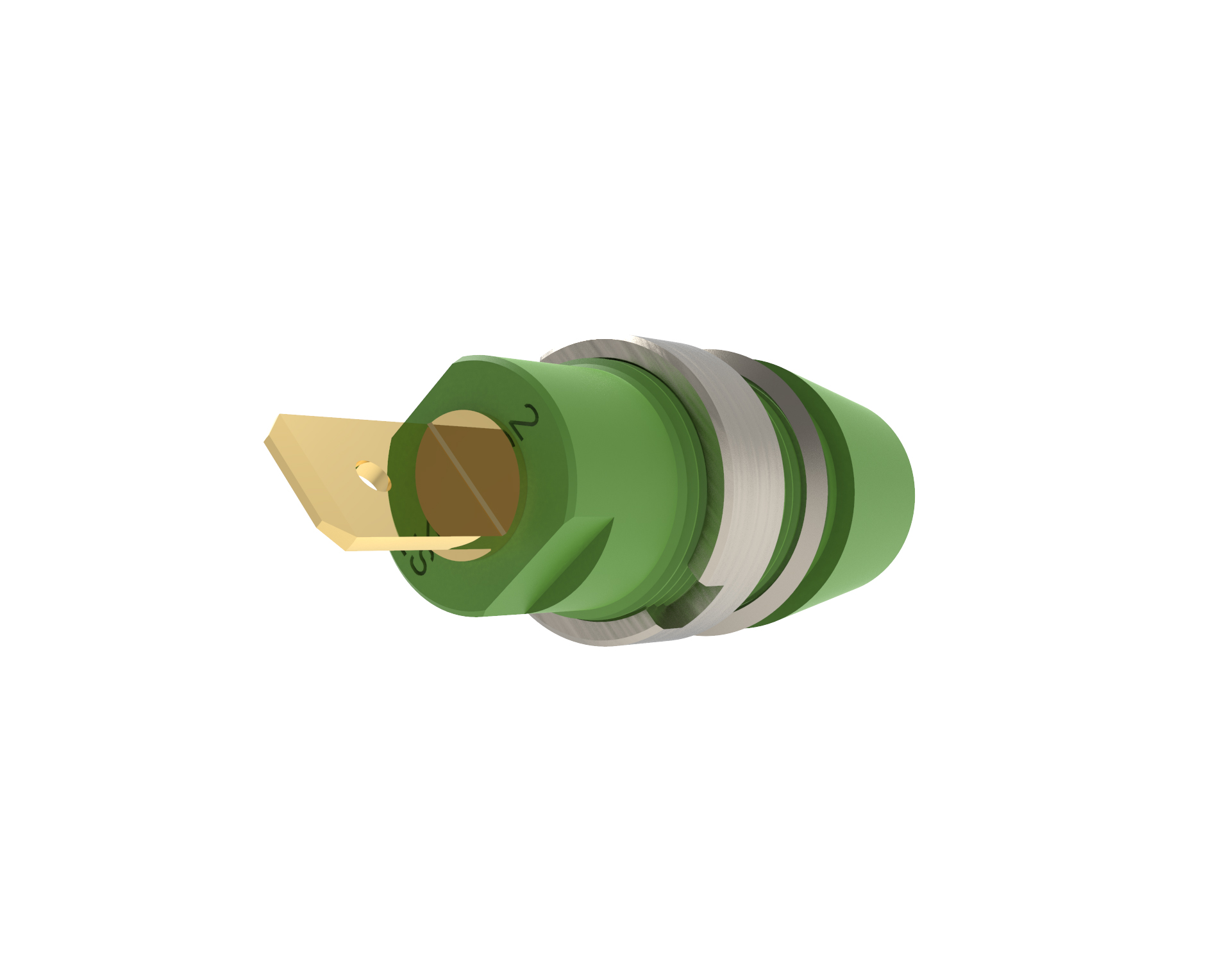

Sicherheits-Aufbaubuchse
SAB 7560
Ø
4 mm Sicherheit
No items found.
Bestell-Informationen zusammenstellen
Ihr Matchcode
SAB 7560
…
/
…
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Produktbeschreibung
- zum Einbauen in Frontplatten bis 6 mm Dicke
- Befestigung mittels einer Schlitzmutter M12 x 0,75 und einer Federscheibe
- Montagebohrung Ø 12,2+0,1 mm
- Flachsteckzunge einmalig bis 90° abbiegbar
- Montage mittels Montagewerkzeug MWZ 8 und MWZ 15
- Befestigungsmutter (Schlitzmutter) M12 x 0,75
Allgemeine Angaben
Farben
Schwarz
,
Rot
,
Blau
,
Gelb
,
Grün
,
Grau
,
Braun
,
Weiß
,
Violett
,
Grüngelb
,
Längen
Kontaktteil
Ni
(
vernickelt
)
/
Au
(
vergoldet
)
/
Griffhülsen
Isolierteile
PA 6.6 (Polyamid) UL94 - V2
Inhalt
Lagerung
Steckabstand
Technische Daten
Anschluss
FSH 6,3 mm x 0,8 mm
Leitung
Montagebohrung
Ø 12,2+0,1 mm
Griffhülse für Leitung
für Leitungsquerschnitt
für Leitungsdurchmesser
Durchgangswiderstand
7 mΩ (Ni) / 5 mΩ (Au)
Bemessungsspannung
1.000 V CAT III
,
Bemessungsstrom
32 A
Gewinde
Betriebstemperatur
-25 °C bis +80 °C
Anzugsdrehmoment
der Befestigungsmutter
der Befestigungsmutter
45 Ncm
Anzugsdrehmoment
der Mutter M4
der Mutter M4
100 Ncm
Flachsteckzunge
Einsteckfenster
Druckfederkraft
RG-Typ nach MIL-C-17
Wellenwiderstand
Seiten
Ergänzende Informationen
Matchcode: Andere Kontaktoberflächen, Farben und Anschlüsse auf Anfrage.
Bemessungsspannung & Bemessungsstrom: Bei normalen Umgebungstemperaturen.
Durchgangswiderstand: Abhängig von der Kontaktoberfläche.
