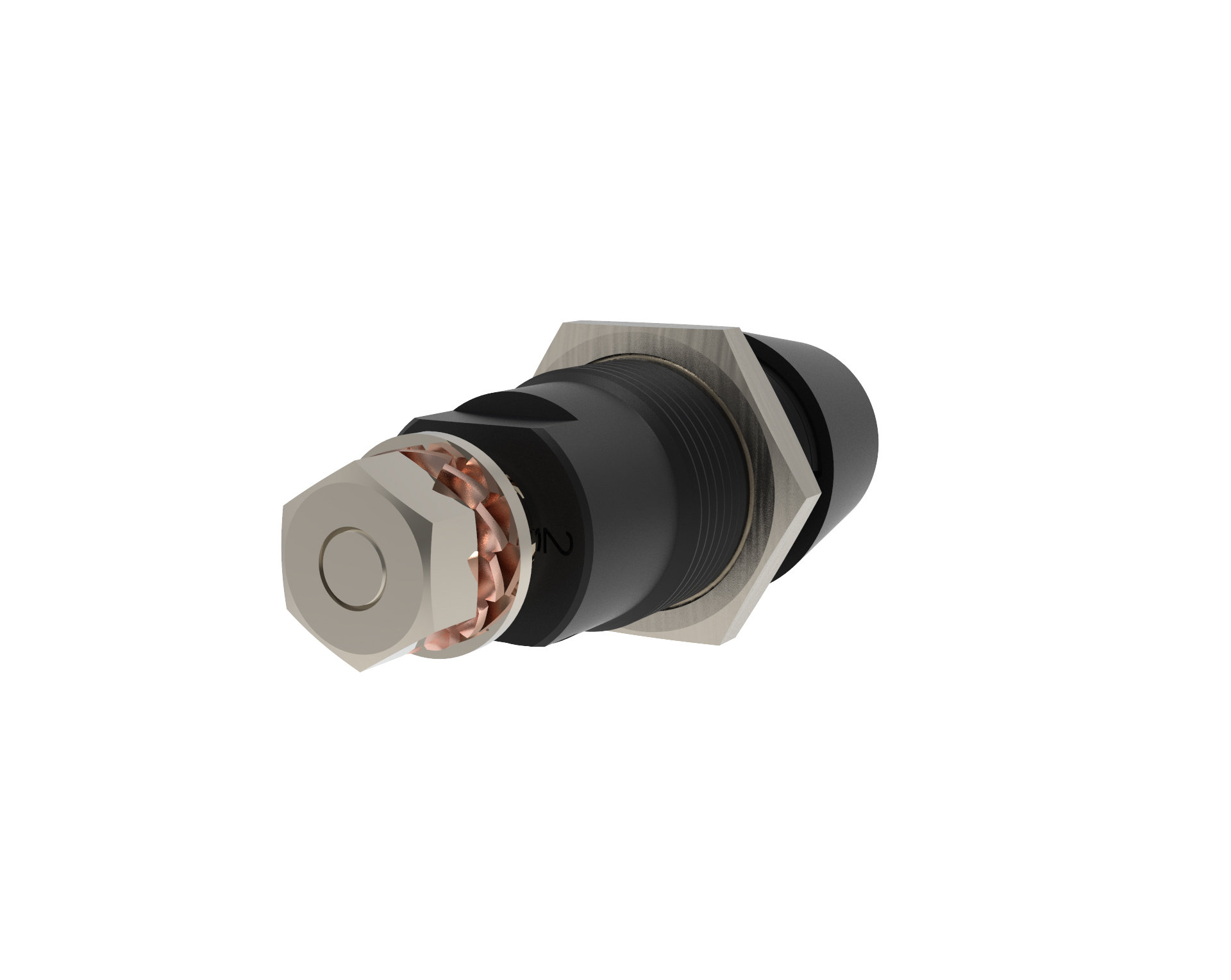

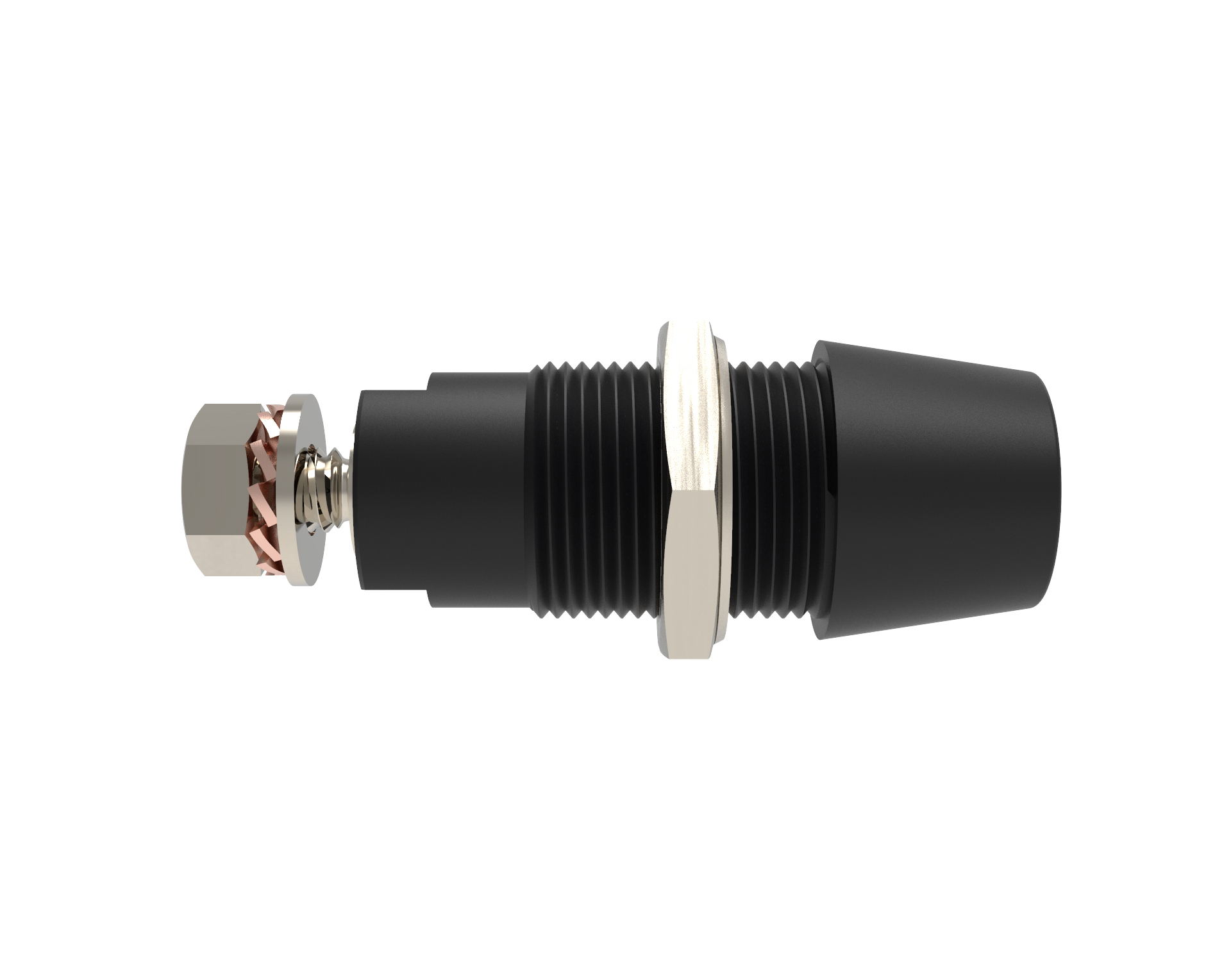

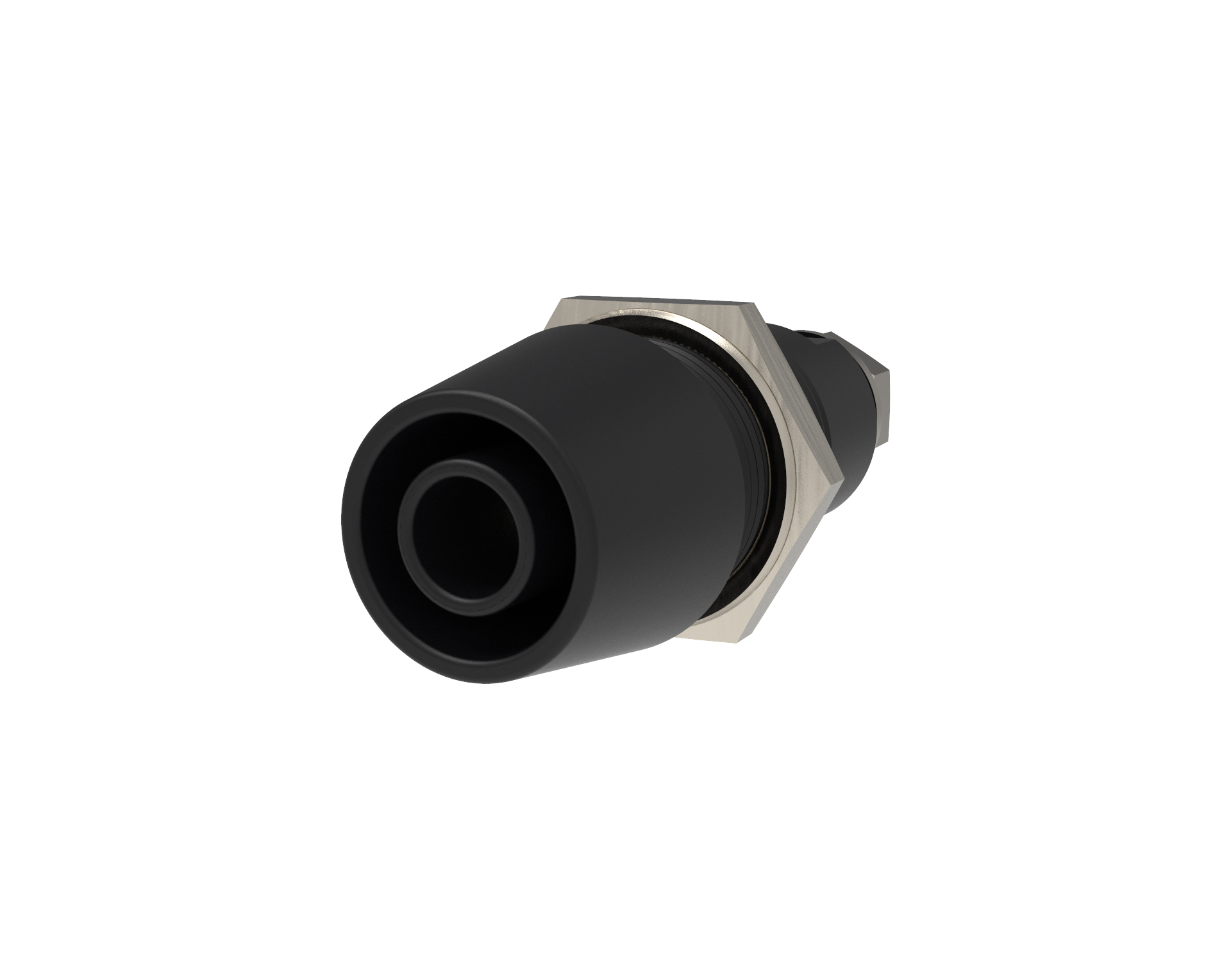

Sicherheits-Aufbaubuchse
SAB 9430
Ø
4 mm Sicherheit
No items found.
Bestell-Informationen zusammenstellen
Ihr Matchcode
SAB 9430
…
/
…
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Produktbeschreibung
- zum Einbauen in Frontplatten bis 3 mm Dicke
- Befestigung mittels einer Sechskantmutter M12 x 0,75 und einer Federscheibe
- Montagebohrung Ø 12,2+0,1 mm
- Befestigungsmutter (Sechskantmutter) M12 x 0,75
Allgemeine Angaben
Farben
Schwarz
,
Rot
,
Blau
,
Gelb
,
Grün
,
Grau
,
Braun
,
Weiß
,
Violett
,
Grüngelb
,
Längen
Kontaktteil
Ni
(
vernickelt
)
/
Au
(
vergoldet
)
/
Griffhülsen
Isolierteile
PA 6.6 (Polyamid) UL94 - V2
Inhalt
Lagerung
Steckabstand
Technische Daten
Anschluss
M4 x 0,7 Mutter
Leitung
Montagebohrung
Ø 12,2+0,1 mm
Griffhülse für Leitung
für Leitungsquerschnitt
für Leitungsdurchmesser
Durchgangswiderstand
7 mΩ (Ni) / 5 mΩ (Au)
Bemessungsspannung
1.000 V CAT III
,
600 V CAT IV
,
1.000 V
,
Bemessungsstrom
32 A
Gewinde
Betriebstemperatur
-25 °C bis +80 °C
Anzugsdrehmoment
der Befestigungsmutter
der Befestigungsmutter
45 Ncm
Anzugsdrehmoment
der Mutter M4
der Mutter M4
100 Ncm
Flachsteckzunge
Einsteckfenster
Druckfederkraft
RG-Typ nach MIL-C-17
Wellenwiderstand
Seiten
Ergänzende Informationen
Matchcode: Andere Kontaktoberflächen, Farben und Anschlüsse auf Anfrage.
Bemessungsspannung & Bemessungsstrom: Bei normalen Umgebungstemperaturen.
Durchgangswiderstand: Abhängig von der Kontaktoberfläche.
