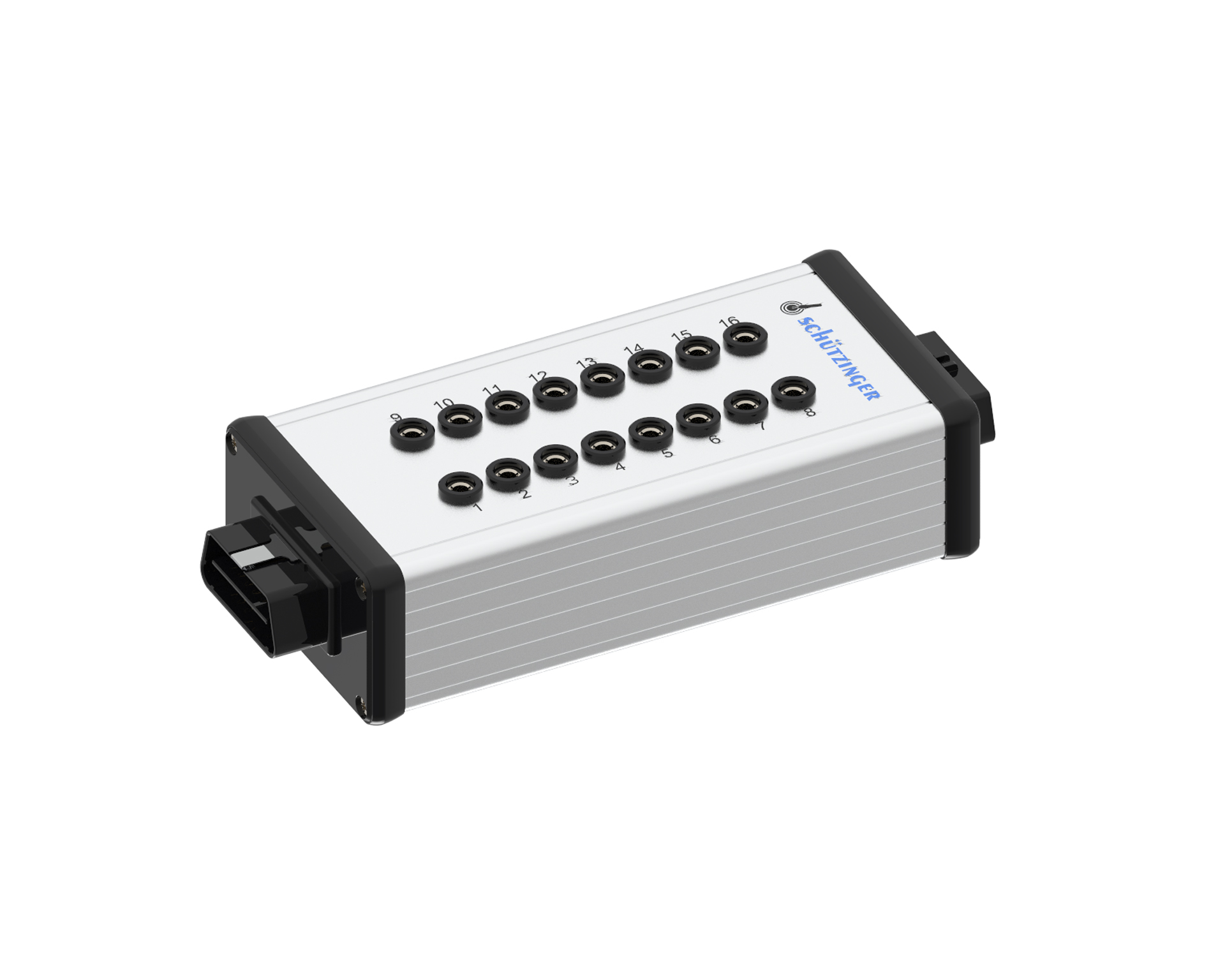

OBD Breakout-Box zur Selbstmontage
SET OBDBOB 8445
No items found.
No items found.
Bestell-Informationen zusammenstellen
Ihr Matchcode
SET OBDBOB 8445
…
/
…
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Produktbeschreibung
- Diagnosebox für die OBD-II-Schnittstelle an Fahrzeugen
- stirnseitig 1 x OBD-II-Buchse OBDBU 7640 Au / 24V / SW und 1 x OBD-II-Stecker OBDST 7388 AURO / 24V / SW
- 16 x Brückenbuchse BRBU 7924 L Ni / SW beschriftet mit der OBD-Pin-Nummer Rastermaß 13 mm / 21 mm
- Beschriftung mit der PIN-Nummer der OBD-Buchse bzw. Stecker
- pinweise Kontaktierung der OBD-Buchse zur Brückenbuchse und Brückenbuchse zu OBD-Stecker
- Optional erhältlich: Zur Überbrückung der Kontakte in der Brückenbuchse empfehlen wir 16 Brückenstecker BRST 7922 Ni /.. (Farbe) (siehe Schaltplan)
- Gehäuse Aluminium
Allgemeine Angaben
Farben
Schwarz
,
Längen
Kontaktteil
Ni & Au
(
vernickelt & vergoldet
)
/
Griffhülsen
Isolierteile
PA 6.6 (Polyamid)
Inhalt
Lagerung
Steckabstand
Technische Daten
Anschluss
stecken
Leitung
Montagebohrung
Griffhülse für Leitung
für Leitungsquerschnitt
für Leitungsdurchmesser
Durchgangswiderstand
Bemessungsspannung
30 VAC / 60 VDC
,
Bemessungsstrom
10 A
Gewinde
Betriebstemperatur
-25 °C bis +80 °C
Anzugsdrehmoment
der Befestigungsmutter
der Befestigungsmutter
Anzugsdrehmoment
der Mutter M4
der Mutter M4
Flachsteckzunge
Einsteckfenster
Druckfederkraft
RG-Typ nach MIL-C-17
Wellenwiderstand
Seiten
Ergänzende Informationen
Matchcode: Andere Kontaktoberflächen, Farben und Anschlüsse auf Anfrage
Bemessungsspannung & Bemessungsstrom: Bei normalen Umgebungstemperaturen.
